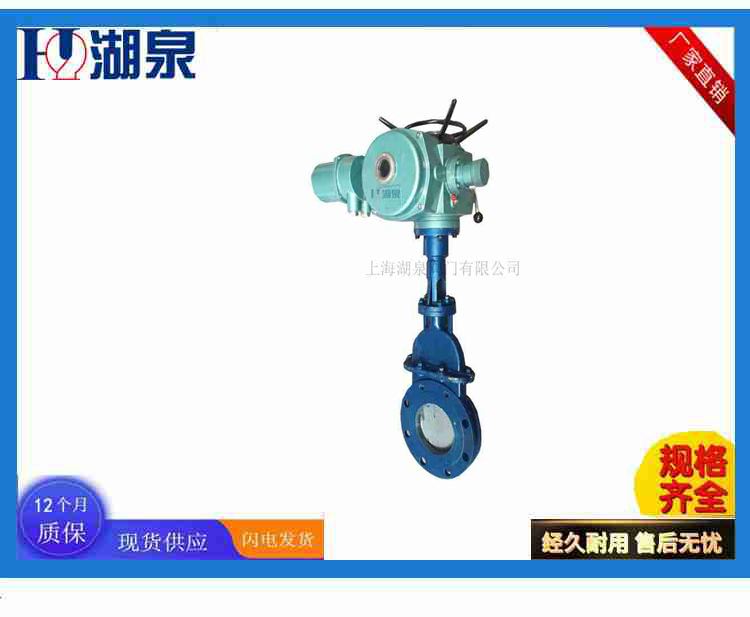

產品名稱：電動刀閘閥z973h 10c[ 2020-12-28 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動刀閘閥z973h 10c產品介紹
上海湖泉閥門有限公司電動刀閘閥，z973h 10c電動穿透式刀閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。氣動穿透式不銹鋼插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。根據客戶要求可配電磁閥、限位開關、過濾器等。
二、電動刀閘閥z973h 10c 產品特點
Z973H 電動刀型閘閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6~16，閥體材料為碳素鋼的閘閥。配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制電動閥門的打開或關閉。通徑范圍：DN50~DN500，使用溫度 ≤100℃，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。
三、電動刀閘閥z973h 10c【產品性能參數】
PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）主要性能參數
型號PN工作壓力 / MPa適用溫度 / ℃適用介質
PZ973H-10C10~161.0~1.6≤ 100紙漿、污水、煤漿、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P
四、電動刀閘閥z973h 10c【電動裝置參數及特點】
1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。
3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。
4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。
5、環境溫度：-20℃～425℃。
6、可選：配電氣控制器。
五、【PZ973H/F/Y電動刀型閘閥（刀閘閥）-主要零件材料】
型號 材料 閥體 閥桿 密封面 填料 PZ973H-10C WCB 2Cr13 硬質合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨環 PZ973H-16C PZ973F-10P ZG1Cr18Ni9Ti 1Cr18Ni9Ti PZ973F-16P PZ973Y-10P CF8 (304) 0Cr18Ni9 (304) PZ973Y-16P
六、PZ973H、PZ973F、PZ973Y (PN10) 型電動刀型閘閥（刀閘閥）
DN L D D1 D2 H z×M D0 50 43 160 125 100 285 4×M16 180 65 46 180 145 120 298 4×M16 180 80 46 195 160 135 315 4×M16 220 100 52 215 180 155 365 8×M16 220 125 56 245 210 185 400 8×M16 230 150 56 280 240 210 475 8×M20 280 200 60 335 295 365 540 8×M20 360 250 68 390 350 320 630 12×M20 360 300 78 440 400 368 780 12×M20 400 350 78 500 460 428 885 16×M20 400 400 102 565 515 482 990 16×M22 400 450 114 615 565 532 1100 20×M22 530 500 127 670 620 585 1200 20×M22 530 600 154 780 725 685 1450 20×M27 600 800 190 1010 950 898 2000 24×M30 680
七、電動刀閘閥z973h 10c 產品結構圖
