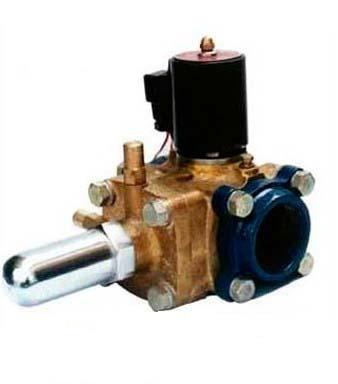

產品名稱：ZDF不銹鋼多功能電磁閥（0.01-1.6Mpa ≤180℃）[ 2013-08-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品特點：
革除旁路隔離安裝管路兼具手動功能，省去三只手動閥，可以在線維修，大大降低成本。介質粘度適用范圍可調調節可實現氣、水、油通用，方便采購、貯存、安裝和 維護。閥門開啟關閉時間可調滿足各種不同要求，有效防止水錘破壞。閥門開度可以調節最大和最小開度可預置，提高自動控制精度。主閥磨損可以補償延長閥門使 用壽命，經受十五年長期考驗。
產品結構原理：
本閥巧妙地將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿 還可用來預置電磁閥自動控制時的最大或最小流量。
產品技術參數：
原理結構：先導活塞型
控制方式：常閉式、常開式
流體范圍：水、氣、油、蒸汽
環境溫度：-20--60℃；
流體溫度：C1組：≤60℃；C4組：≤180℃；C5組：≤220℃
標準電壓：AC220V、DC24V (其它可特制)
電氣連接：接線盒式（3個接線端子）
防護等級：普通型IP54 、防爆型IP65
功能選項：－E防爆型（防爆等級dⅡBT4）；－S手動功能；－X信號反饋。
產品訂貨須知：
一、①多功能電磁閥產品名稱與型號②多功能電磁閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的多功能電磁閥型號，請按多功能電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.yingtao91.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品主要外形及結構尺寸：
ZDF不銹鋼多功能電磁閥主要外形及機構尺寸 型號規格 通徑DN[mm] 功率消耗 工作壓力 〔bar〕 閥體材質 Kv值 [m3/h] 內螺紋連接 法蘭連接 G螺紋 L H L H 孔距 螺母 ZDF15 15
≤25W
B16級： 0.4-16
黃銅 （特制：不銹鋼）2.8 1/2〃 90 150 120 170 Φ65 4-Φ13 ZDF20 20 5.0 3/4〃 105 160 126 180 Φ75 4-Φ13 ZDF25 25 8.5 1〃 120 170 140 192 Φ85 4-Φ13 ZDF 32 32 12 1 1/4〃 140 195 140 250 Φ100 4-Φ17 ZDF 40 40 18 1 1/2〃 145 200 145 235 Φ110 4-Φ17 ZDF 50 50 28 2〃 160 210 160 245 Φ125 4-Φ17 ZDF 65F 65
≤40W
B16級：0.5-16鑄鐵 鑄鋼 不銹鋼 45 240 265 Φ145 4-Φ18 ZDF 80F 80 70 270 275 Φ160 8-Φ18 ZDF 100F 100 110 350 372 Φ180 8-Φ18 ZDF 125F 125
≤50W
B16級：1-16
鑄鋼 不銹鋼180 360 415 Φ210 8-Φ18 ZDF 150F 150 250 445 440 Φ240 8-Φ22 ZDF 200F 200 420 495 480 Φ295 12-Φ22 ZDF 250F 250 660 620 530 Φ350 12-Φ26 ZCDF 300F 300 700 580 Φ410 12-Φ26 ZCDF 350F 350 790 640 Φ470 16-Φ26
