一、電動不銹鋼調節閘閥產品概述

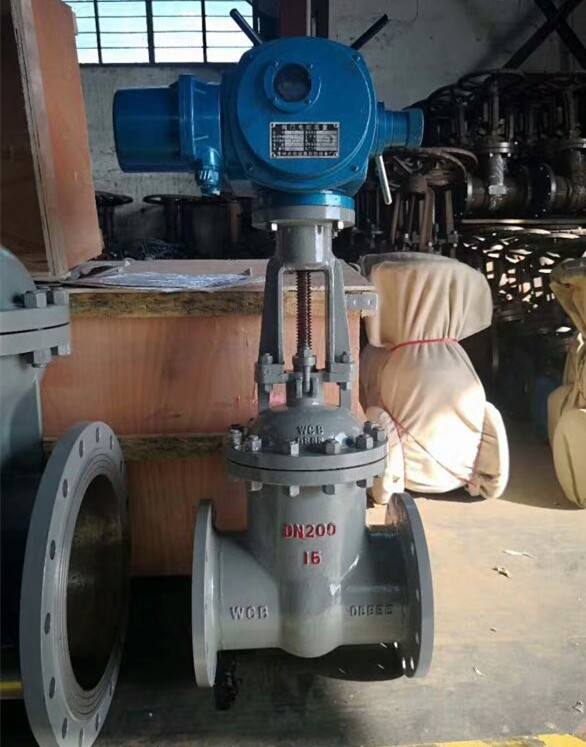

上海湖泉閥門有限公司生產的電動不銹鋼調節閘閥閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。由電動執行機構和不銹鋼閘閥連接起來，經過安裝調試后成為的電動不銹鋼閥門。作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作，從而達到對管道介質的開關和遠距離控制的目的。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
二、電動不銹鋼調節閘閥產品優缺點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、密封面之間易引起沖蝕和擦傷，維修比較困難。
5、外形尺寸較大，開啟需要一定的空間，開閉時間長。
6、結構較復雜。
三、電動不銹鋼調節閘閥產品設計規范
1、設計制造按GB12234
2、結構長度按GB122213、
3、法蘭尺寸按JB/T79
4、閥門檢查和試驗按GB13927
四、電動不銹鋼調節閘閥主要性能規范
型號 公稱壓力
(MPa)實驗壓力 工作溫度(℃) 適用介質 強度(水)(Mpa) 密封(水)空氣 低壓密封空氣(Mpa) Z94IH-16C
Z41W-16P(R)1.6 2.4 1.8 0.6 ≤200 NITRICACID 硝酸類 ACETICACID 醋酸類 NITRICACID Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類 Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類
五、電動不銹鋼調節閘閥主要連接尺寸
公稱通徑DN 結構長度 法蘭外徑 螺栓孔中心圓 密封面直徑 法蘭厚度 密封面臺階高 螺栓孔數與孔徑 L D D1 D2 b f n-￠d 15 95 65 45 14 2 4-14 50 250 160 125 100 16 3 4-18 65 265 180 145 120 18 3 4-18 80 280 195 160 135 20 3 8-18 100 300 215 180 155 20 3 8-18 125 325 245 210 185 22 3 8-18 150 350 280 240 210 24 3 8-23 200 400 335 295 265 26 3 12-23 250 450 405 355 320 30 3 12-25 300 500 460 410 375 30 4 12-25 350 550 520 470 435 34 4 16-25 400 600 580 525 485 36 4 16-30 450 650 640 585 545 40 4 20-30 500 700 705 650 608 44 4 20-34 600 800 840 770 718 48 5 20-41 700 900 910 840 788 50 5 24-41 800 1000 1020 950 898 52 5 24-41 900 1100 1120 1050 998 54 5 28-41 1000 1200 1255 1170 1110 56 5 28-48
