一、礦用閘閥控制箱價格產品介紹
上海海湖泉閥門有限公司自主設計的KXBC型隔爆型閥門電動裝置礦用控制箱，是為煤閥自動化系統配套的電動閥門控制箱，產品執行國家有關隔爆產品的相關規定，執行 GB3836.1-2000《爆炸性氣體環境用電器設備第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電器設備第2部分隔爆型“d”》及企業標準Q/320412BSK002-2007 《KXBC-9/660(380)DZ礦用隔爆型閥門電動裝置控制箱》。

二、礦用閘閥控制箱價格技術參數
1、本裝置能直觀反應閥門的運行過程，紅燈閃爍表示開向運行，紅燈亮表示全開到位，綠燈閃爍表示關向運行，綠燈亮表示全關到位。
2、可提供4~20mA標準閥位信號，該信號經光電隔離抗干擾能力較強，可遠傳至用戶監控，用以監控閥門開關的全過程。
3、提供遠方/就地控制兩種選擇。
⑴本裝置選用ABB的MSI 16電機起動器，根據閥門電動裝置選定整定電流，可對電機和線路進行髙效可靠的短路、過載及斷相保護。
⑵該裝置安裝JLB-2型漏電閉鎖繼電器，只要電機對地有漏電現象，在未得電運行之前，該裝置就能識別，切斷控制回路電源，確保設備及人生安全。

三、礦用閘閥控制箱價格適用范圍
適用于1區、2區危險氣體場所；
適用于IIA、IIB、IIC類T1-T6組爆炸性氣體或蒸汽環境；
適用于戶內、戶外
適用于可燃性粉塵場所；
適用于石油開采、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境；

四、礦用閘閥控制箱使用調試方法
①先通過電動裝置上的手輪,根據閥門行程,將電動裝置行程控制機構上的關到位、開到位行程開關調整好。
②根據閥門的大轉圈數將開度齒輪組上的齒輪調到相應位置上，使閥門處在全關位置，轉動電位器在零位，使電位器軸上的齒輪與開度軸上的齒輪嚙合，擰緊電位器軸上的緊定螺釘，否則需調節行程轉圈數的設置。
③轉動電動裝置手輪將閥門處在中間位置。
④接通電源，此時電源指示燈亮，將控制開關切換到現場位置，按下關閥按鈕，此時閥門應向關方向動作，如向開方向動作，則調換電機或電源相序。
⑤按關向按鈕，此時關向燈（綠燈）閃爍，同時觀察開度表指針應向4mA方向移動，如反之，則對調取樣電位器的PI、P3。
⑥關閉閥門至全關位置，調節模塊上4mA調整電位器，使之輸出4mA。
⑦打開閥門至全開位置，調節模塊上20mA調整電位器，使之輸出20mA。
五、礦用閘閥控制箱型號規格
電動閥門控制箱
DKX-C
（抽屜式）
DKX-G1
（墻掛式）
DKX-G2
（戶外墻掛式）

電動控制箱的電路主要由控制電路、工作顯示電路、開度指示電路和主電路（主電路中的行程和力矩微動開關KXK，GXK，KZK，GZK和電機在閥門電動裝置內）四部分組成。

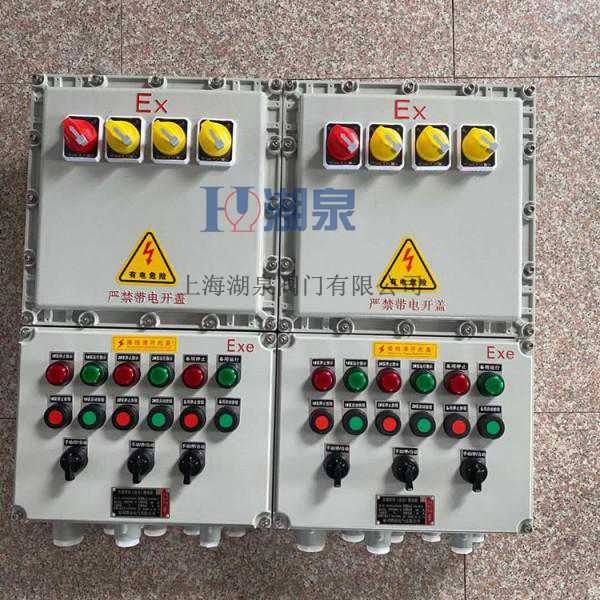

六、礦用閘閥控制箱產品圖
