三通球閥
閥門首頁 > 產品展示 > 球閥 > 三通球閥 >

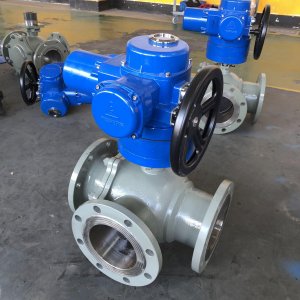

產品名稱：Q945F-16C DN150電動三通球閥t型和l型[ 2024-05-21 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Q945F-16C DN150電動三通球閥t型和l型介紹
上海湖泉閥門集團有限公司三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
二、Q945F-16C DN150電動三通球閥t型和l型工作方式
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
三、Q945F-16C DN150電動三通球閥
開啟過程
1、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
關閉過程
1、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
L型國標連接尺寸和外形 PN1.6MPa
型號
公稱通徑
DN(mm)
尺寸
L
L2
D
D1
D2
b
f
Z-d
H
W
Q44F-16C
(P)
(R)
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
220
65
260
130
180
145
120
16
3
4-18
193
240
80
280
140
195
160
135
20
3
8-18
217
270
100
320
160
215
180
155
20
3
8-18
245
350
125
380
190
245
210
185
22
3
8-18
282
500
150
440
220
280
240
210
24
3
8-23
319
600
200
550
260
335
295
265
26
3
12-23
380
1000
250
670
310
405
355
320
30
3
12-25
460
1400
300
720
370
460
410
375
30
3
12-25
520
1800
T型國標連接尺寸和外形 PN1.6MPa
型號
公稱通徑
DN(mm)
尺寸
L
L2
D
D1
D2
b
f
Z-d
H
W
Q45F-16C
(P)
(R)
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
240
65
260
130
180
145
120
16
3
4-18
193
270
80
280
140
195
160
135
20
3
8-18
217
350
100
320
160
215
180
155
20
3
8-18
245
500
125
380
190
245
210
185
22
3
8-18
282
600
150
440
220
280
240
210
24
3
8-23
319
1000
200
550
260
335
295
265
26
3
12-23
380
1300
250
670
310
405
355
320
30
3
12-25
460
1700
300
720
370
460
410
375
30
3
12-25
520
2100
