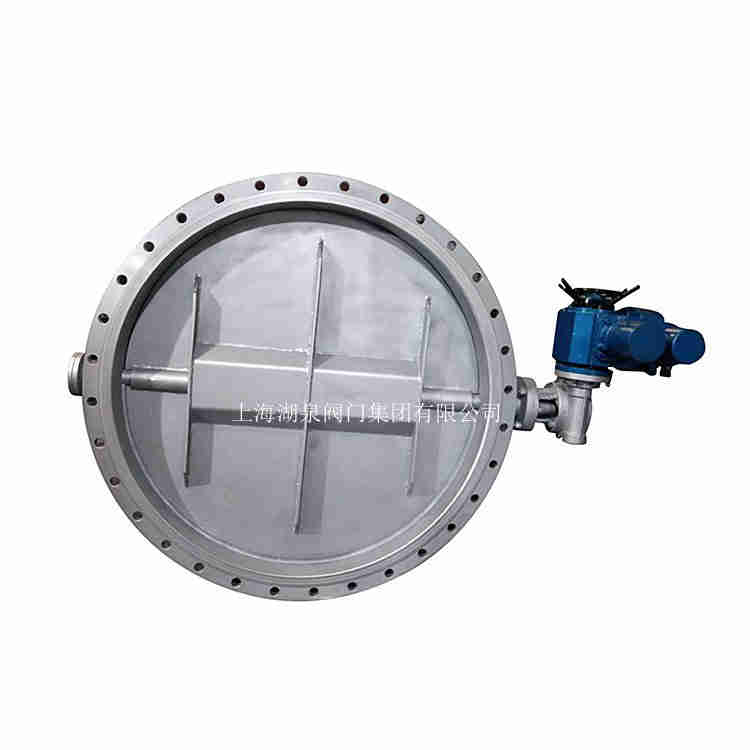

產品名稱：煙風煤粉不銹鋼電動通風蝶閥[ 2022-09-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、煙風煤粉不銹鋼電動通風蝶閥產品介紹

上海湖泉閥門廠家集產品開發,設計,鑄造,制造,銷售及售后服務為一體化企業,多年專業主營 煙風煤粉不銹鋼電動通風蝶閥，不銹鋼閘閥,蝶閥,不銹鋼止回閥,不銹鋼截止閥等產品,技術經驗豐富,服務優質可靠.不銹鋼電動通風蝶閥D941W-6P電動高溫風閥煙氣蝶閥,電動高溫?zé)煹赖y產品的詳細參數,實時報價,價格行情,優質批發/供應等信息。電動高溫?zé)煹赖y生產廠家,供應電動襯膠蝶閥,供應電動雙法蘭蝶閥,供應電動蒸氣法蘭閘閥,風機電動蝶閥,蝶閥,10多年行業經驗,實力雄厚,產品包安裝調試,質保一年,風機電動蝶閥,蝶閥,專業設計制造團隊,全國服務,24小時到達現場。

二、煙風煤粉不銹鋼電動通風蝶閥產品優點

1、湖泉通風蝶閥采用短結構鋼板焊接，中線式碟板形式設計制造的，該閥門結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響
3、是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中。介質溫度≤-20-—1000℃，高溫通風蝶閥選用的材質不一樣。閥門公稱壓力為0.1MPa，通風蝶閥用以連通管道、啟閉或調節介質流量。用途介紹：通風蝶閥密封材質采用與閥體相同材料加工成密封圈，驅動方式有手柄、渦輪、傘齒輪、電動、氣動等。可以根據客戶需要選定。，其適用溫度隨閥體選材而定，通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
4、設計新穎、合理、結構特別，重量輕，啟閉迅速。
5、操力矩小，操作方便，省力靈巧。
6、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

三、煙風煤粉不銹鋼電動通風蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

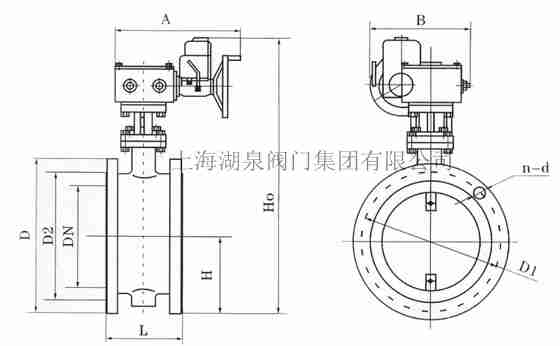

四、煙風煤粉不銹鋼電動通風蝶閥規格尺寸

公稱通徑		結構長度	外形尺寸（參考值	連接尺寸（標準值）						參考重量
公稱通徑		結構長度	外形尺寸（參考值	0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d		D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
