上海湖泉閥門集團有限公司dn80電動蝶閥生產廠家，咨詢： 021-64162222，D971X、D971F  dn80電動對夾式蝶閥概述: 電動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水...采用對夾中心板式結構,主要由閥體,閥板,閥軸,閥座及傳動裝置組成,結構簡單緊湊,小巧輕便,運輸,安裝,拆卸方便;90°的啟閉,開關迅速,操作扭矩小,省力輕巧;...由橡膠密封蝶閥和球墨閥板、閥桿構成。dn80電動蝶閥適用于溫度≤150℃,弱腐蝕或潔凈度有一定要求工況,高溫高壓工況可選用三偏心硬密封閥體。 D971X-10/16電動對夾蝶閥適用范圍 電動...質量保證,立洛閥業全方面介紹標準,結構圖,規格型號,外形尺寸,工作原理及產品說明書。電動對夾式蝶閥有國標GB,擁有經驗豐富的銷售工程師和技術專業的售后技術人員,針對客戶的應用要求提供專業的產品與服務,同時為客戶提供現場技術支持和系統優化方案.歡迎來電恰談!

湖泉閥門廠家電動對夾式蝶閥采用上裝式結構,在高壓、大口徑條件下減少了閥體自身的連接螺栓,增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。dn80電動蝶閥廠家,實時展示29274條2021年優質dn80電動蝶閥價格/報價信息、高清dn80電動蝶閥圖片/視頻及詳細的產品參數信息、dn80電動蝶閥1.采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。內無連桿、螺栓等、工作可靠、使用時間長?？梢远喙の话惭b，不受介質流向影響。電動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

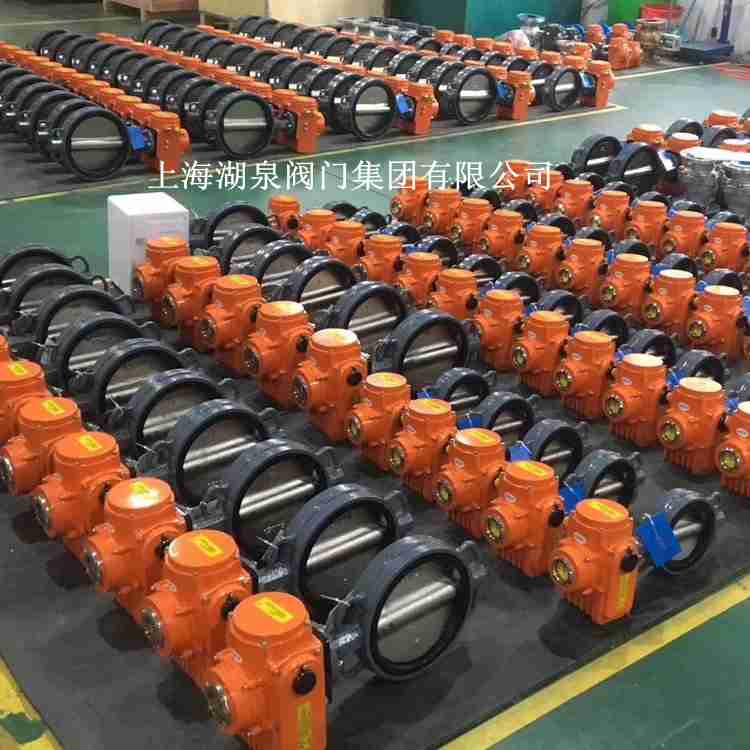

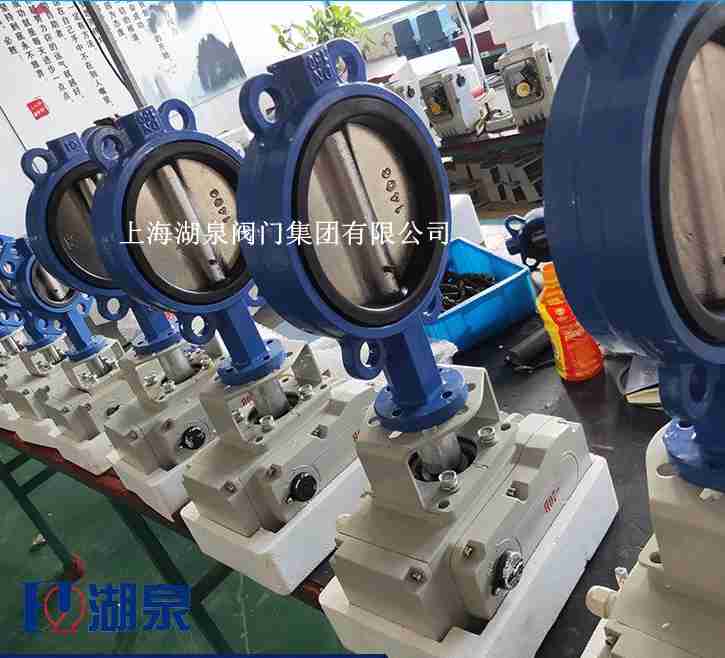

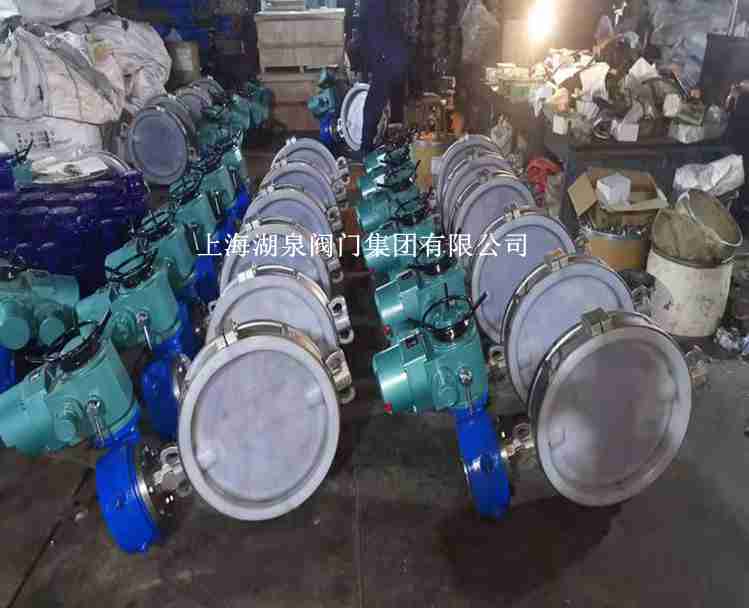

dn80電動蝶閥圖片及廠家技術參數

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃


生產的電動執行器有多回轉、角行程、和直行程三種類型，控制方式有開關型、整體型、調節型、隔爆型、電壓有24V、48V、110V、220V、230V、380V、415V等多種電壓，安裝方式有直連式安裝和底座式安裝。1采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。dn80電動蝶閥圖片及廠家歡迎前來咨詢和購買，價格優惠。內無連桿、螺栓等、工作可靠、使用時間長?？梢远喙の话惭b，不受介質流向影響。


dn80電動蝶閥圖片及廠家主要連接尺寸

公稱通徑		結構長度 （標準值）	外形尺寸 （參考值）				連接尺寸 （標準值）						重量
							0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A		D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	65	140	110	4-14	140	110	4-14	16
65	21/2	112	80	357	180	65	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	72	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	72	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	93	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	93	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	93	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	93	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	93	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	350	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	350	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	350	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	350	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	350	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	350	1375	1320	32-30	1405	1340	32-33	750
