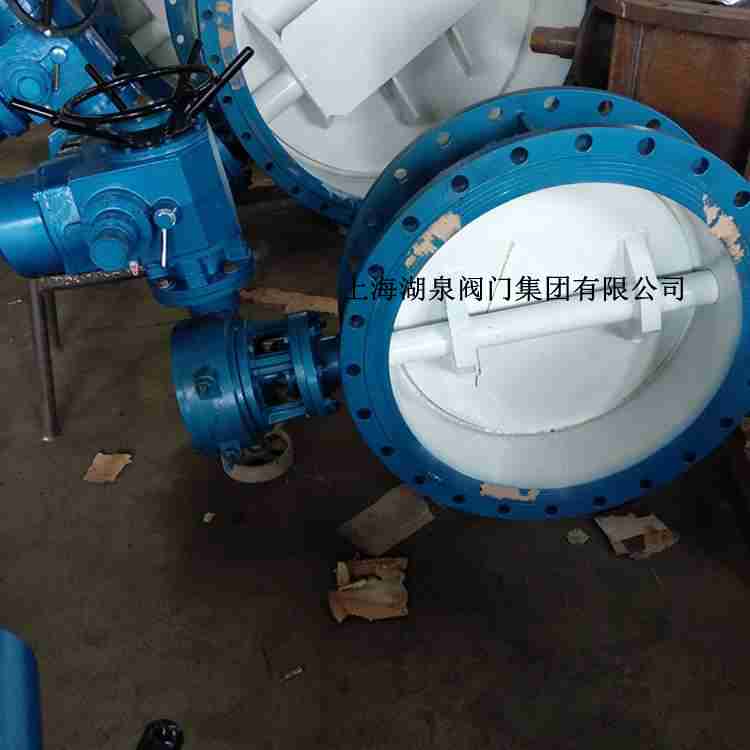

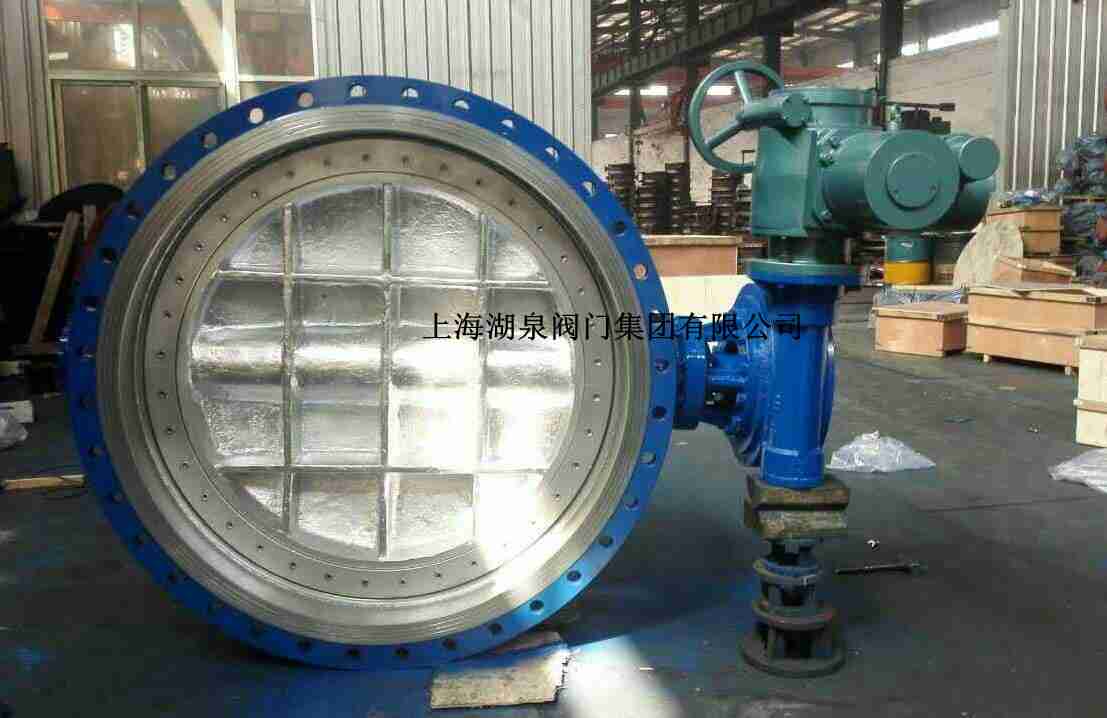

上海電動蝶閥D943H-10c dn900生產廠家上海湖泉閥門集團有限公司咨詢： 021-64162222  ，是鑄鋼。根據《JB/T 308-2004 閥門型號編制方法》的規定：D==蝶閥 9==電動 4==法蘭式 3==三偏心 H==密封面材料：Cr13系不銹鋼 10==壓力等級：1.0MPa C==閥體材料： D943H-10C-900電動法蘭蝶閥結構采用三維偏心原理設計。彈性密封和軟硬多層密封兼容新的加工工藝,使蝶閥在運行過程中可以減小扭矩力,實現省力,節能的功能。從而確保整體耐腐蝕性,耐... DD943H-10C多層次硬密封電動蝶閥 DN350電動硬密封法蘭蝶閥 DD343H多層次硬密封蝶閥 索取相關資料 公司介紹主營產品 上海工毫自控閥門廠是一家集科研開發、生產制造、銷售服務于一體...

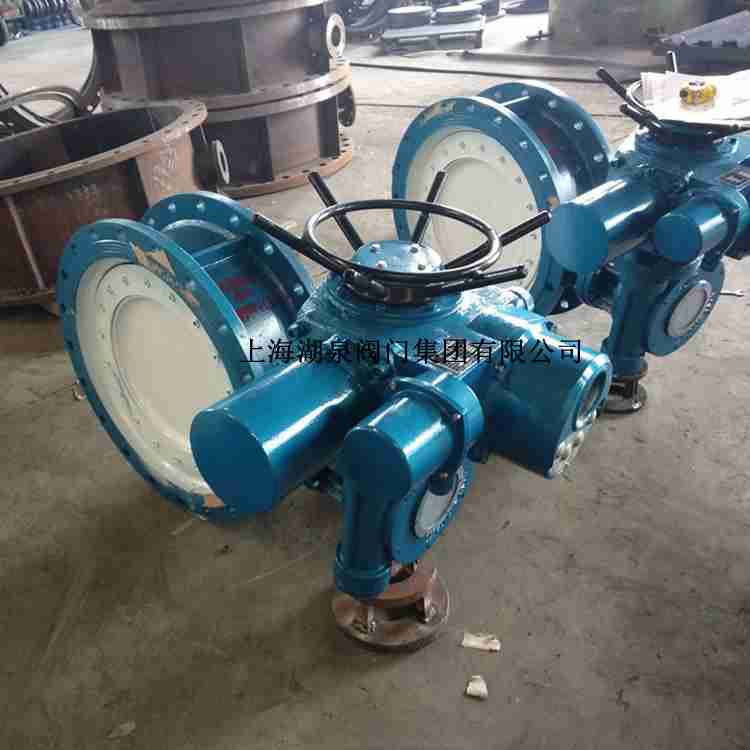

電動蝶閥 D943H-10C  dn900上海湖泉閥門廠家材質 碳鋼 流動方向 單向 詳細說明 電動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大,特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應...DD943H-10C多層次硬密封電動蝶閥 DN350電動硬密封法蘭蝶閥 DD343H多層次硬密封蝶閥 索取相關資料 公司介紹主營產品 上海工毫自控閥門廠是一家集科研開發、生產制造、銷售服務于一體..D943H電動硬密封法蘭蝶閥密封性能好,具有自動定心作用,泄漏量小;4、F四氟密封適用溫度≤160oC。電動硬密封法蘭蝶閥已被廣泛應用于飲料、醫藥、石化、食品、化工、電廠、鋼廠、工...

湖泉閥門廠家D943H-10C DN50 DN65 DN80 100 150電動蝶閥公稱壓力1.0MPa 材料:鑄鐵、碳鋼、不銹鋼; 適用介質: 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。 D971X...電動蝶閥D943H-16C:本廠可生產以下規格和型號電動法蘭蝶閥:D943H-10C、D943H-16C、D943H-25C、D943H-16C、D943H-40C、D943H-64C、D943H-100C、D943H-160C、D943Y-10C、D943...D943H-10C 三偏心金屬硬密封電動法蘭蝶閥概述: 金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為... D943H/Y-16C DN50 精小型電動蝶閥D941H-16C-供應精小型電動蝶閥D941H-1 D943H/Y-16C DN65 上海名牌產品-D941X-D943H-10C/16C電動法蘭蝶閥 D943H/Y-16C DN80 D943H-10C/16C/25-電...

型號 D943H-10C 一、電動蝶閥D943H-10C 產品概述 電動蝶閥D943H-10C 是由電動執行器與三層次法蘭式硬密封蝶閥構成,該蝶閥采用的彈性密封圈和三偏心多層次金屬硬密封結構,驅動裝置功...電動硬密封蝶閥D943H-10C產品概述 電動硬密封蝶閥D943H-10C是由電動執行器與三層次法蘭式硬密封蝶閥構成,該蝶閥采用精密的彈性密封圈和三偏心多層次金屬硬密封結構,驅動裝置功能強勁,有智能型...電動蝶閥的原理電動軟密封蝶閥的主要優點:結構簡單,體積小重量輕,造價低,安裝在高空暗道,也可調節流量介質。流體阻力較小,中大口徑的電動軟密封蝶閥全開時有效流通面積較大,啟閉...D943H-16C D943X-16C D943H-10C D943X-10C執行器:開關型,調節型(注:執行器按客戶要求配置) IP防護等級:55-72 電源:AC110V、220V、380V、DC12V、24VDC 24V AC 12...

上海電動蝶閥D943H-10c dn900生產廠家主要外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考 重量Dt343H
				H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長		H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

上海電動蝶閥D943H-10c dn900生產廠家型號參數

型號		D943H-10 D943H-16 D943H-25 D943H-40	D943H-10P D943H-16P D943H-25P D943H-40P	D943H-10R D943H-16R D943H-25R D943H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

上海電動蝶閥D943H-10c dn900生產廠家主要零部件材料

序號	零件名稱	材料名稱
1	閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
2	蝶板	鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
3	密封圈	不銹鋼、聚內脂、抗磨材料
4	閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
5	填料	柔性石墨
