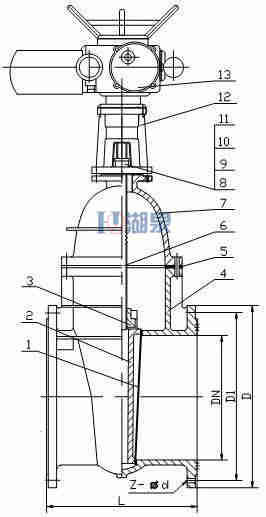

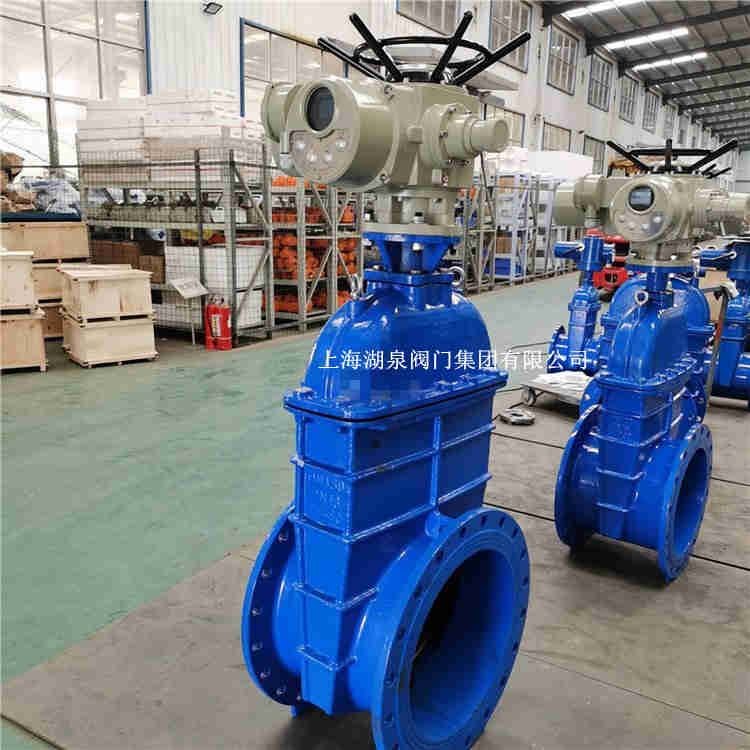

上海湖泉閥門集團有限公司是一家z945X-10q DN500電動明桿軟密封閘閥生產商，DN500 PN10電動軟密封閘閥Z945X-10說明書資料介紹: 電動軟密封閘閥:智能電動開關,暗桿彈性單閘板,法蘭連接,閥體材質QT450材質,閥板金屬包膠耐腐蝕抗老化,PN10壓力,DN500通經,...可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。除具有 彈性座封 閘閥 的優點之外，還具有靈敏、可靠、安裝方便等特點。可廣泛用于自來水、污水、建筑、 石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截 流裝置使用。 Z945X-10/16Q 電動彈性座封閘閥主要技術參數： 公稱壓力： 1.0 ～ 2.5MPa 公稱通徑： 50 ～ 600mm 工作溫度： O ～ 80 ℃ 適用介質：水、油、氣等 法蘭標準 ： GB ／ T l7241.6 GB9113 試驗標準 ： GBl3927 APl598 Z945X-10/16Q 電動彈性座封閘閥結構圖：為您展示Z945X-10 DN500電動軟密封閘閥電動鑄鐵閘閥圖片,同時為您推薦本商鋪同類Z945X-10 DN500電動軟密封閘閥電動鑄鐵閘閥圖片,產品外形及結構尺寸示意圖 產品說明 Z945X-10 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。 產品性能參數 ... 型號:Z945X-10Q-DN500 作用和用途:閘閥 驅動方式:電動閥 閥體材質:金屬材料閥門 結構特征:閘門形 開關方向:直行程 連接形式:法蘭 壓力環境類型:低壓閥PN 壓力環境數值:1.6MPa 工作溫... Z945X大口徑電動軟密封閘閥,電動彈性座封閘閥,電動軟密封閘閥,電動不銹鋼軟密封閘閥,RVXX電動明桿式軟密封閘閥,電動暗桿軟密封閘閥,電動暗桿彈性座封閘閥,RVEX電動彈性座封閘閥, Z945X電動彈性座封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

z945X-10q DN500電動明桿軟密封閘閥生產商優點
1、閥門內外表面均用無毒無味環氧樹脂粉末靜電噴涂，具有防銹、防蝕功能;與介質接觸的其他零件均采用不銹鋼或銅合金制造，防止了閥門老化后產生水銹，保障了介質質量。
2、閥體底部光滑無凹槽，流道呈直線狀，流阻小，不堆積和夾雜異物。
3、設有多種密封裝置，整個閘板襯耐蝕橡膠，確保密封性能好。
4、閘板密封面是壓在閥體上進行止水的，因此關閉力矩小，密封面不易受損，壽命長。
5、密封結構可靠，即使管道輕度彎曲或拉伸也不影響密封性能。
6、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
7、密封面采用不銹鋼和硬質合金，使用壽命長。
8、采用柔性石墨填料、密封可靠，操作輕便靈活。
9、驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘。 z945X-10q DN500電動明桿軟密封閘閥生產商主要技術參數

外形連接尺寸
型號	公稱口徑 DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z945X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8/23	12/23	550
	250	380	350	355	410	12/23	12/25	685
	300	400	400	410	460	12/23	12/25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320



外形連接尺寸
DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H(手 輪)	1480	1665	2200	2800	2800	3000	3000
H(傘齒輪)	1650	1900	2350	2950	2950	3150	3150
H(電 動)	電動裝置可由用戶

z945X-10q DN500電動明桿軟密封閘閥生產商安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
