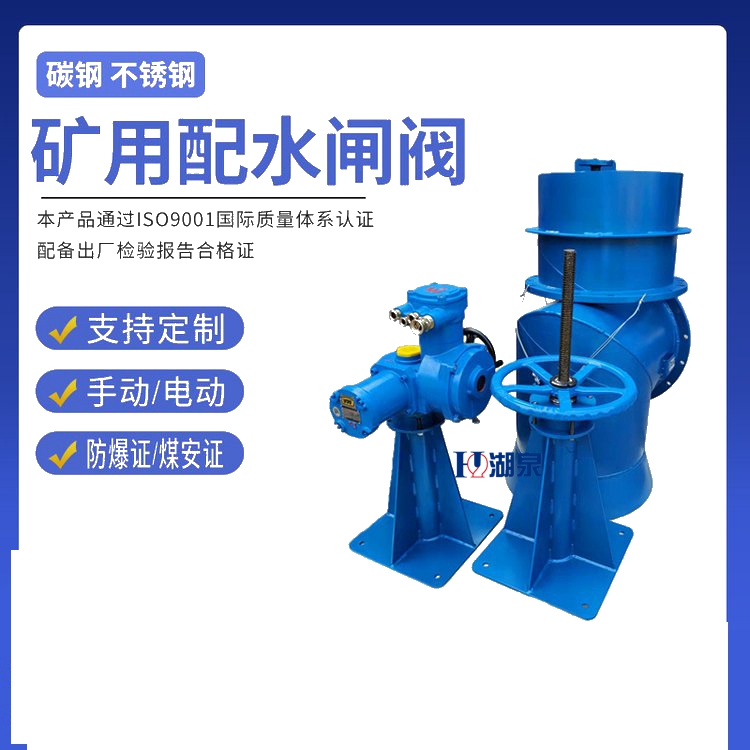

配水閘閥PZI-600定制生產廠家，工廠閥門直銷
配水閥門是供水系統中必不可少的關鍵部件，它承擔著控制水流的重要任務。為了確保水流的穩定和安全，選擇一家可靠的配水閥門供應商至關重要。在這里，我們向您推介一家專業的配水閥門工廠直銷商。 我們的配水閥門工廠直銷商以專業制造和銷售各類優質配水閥門而聞名。我們擁有生產設備和技術，在生產過程中嚴格控制品質，確保每個閥門都符合國家標準和行業要求。我們的閥門經過嚴格檢測和測試，具有優異的性能和可靠的使用壽命。
作為一家工廠直銷商，我們直接面向客戶銷售，售后服務更加及時和便捷。我們的銷售團隊擁有豐富的行業經驗和專業知識，可以根據客戶需求提供個性化的解決方案。我們的產品種類齊全，包括截止閥、調節閥、安全閥等，可以滿足不同場合的需求。 除了高品質的產品和優質的服務，我們的價格也非常有競爭力。作為工廠直銷商，我們可以節約中間環節的成本，從而使產品價格更加合理和實惠。我們注重與客戶的長期合作，以誠實、守時和質量為基礎，與客戶共同發展。 如果您對配水閥門有需求，我們竭誠歡迎您與我們聯系。我們將提供免費咨詢和報價，幫助您選擇合適的產品，并為您提供全方位的支持和服務。我們相信，通過我們的努力和專業，我們能夠滿足您的需求，成為您可信賴的合作伙伴。
1、閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZII型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。
用戶也可以按實際安裝高度確定連接桿的長度，按需定制。

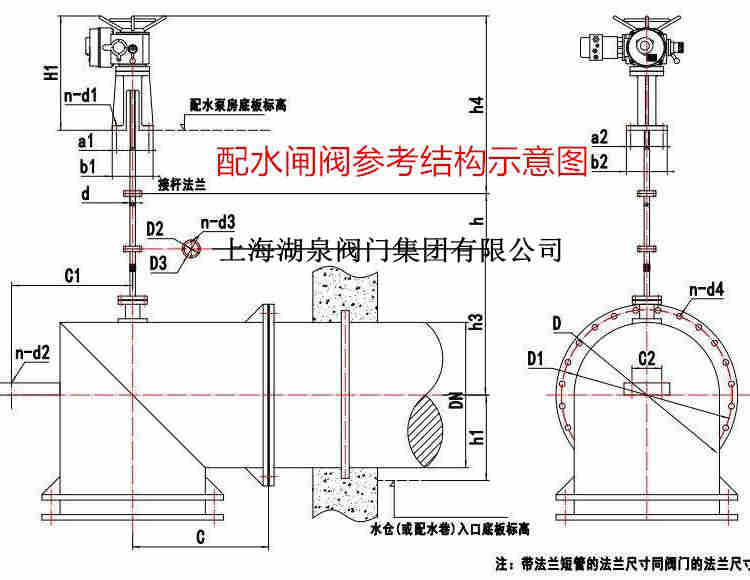

結構及安裝尺寸
|
通徑/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
|
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
|
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
|
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |
PZ1型配水閘閥φ1200型技術參數
|
型號 |
操縱臺 |
閘閥 |
短管 |
操作 行程 |
質量(Kg) |
|||||||||||||||
|
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
帶短管 |
無短管 |
||
|
PZ2-1200 |
500 |
400 |
250 |
22 |
700 |
900 |
1296 |
780 |
652 |
40 |
120 |
23 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1446 |
1221 |
采用說明
1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本考慮四種情況，如下表所示：(單位：毫米)
|
H |
5000 |
4500 |
4000 |
3500 |
||
|
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
|
500 |
||||||
|
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
|
|
800 |
||||||
|
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
|
|
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
|
PZ800配水閘閥的優點主要包括結構簡單、密封性能好、操作方便、清污方便等。它的結構設計非常簡單，主要由操縱臺、連接桿、閥桿、閘閥和短管等部件組成。這種設計使得閥門的安裝和維護都非常方便。該閥門的密封性能非常好，閘閥由閥體和閥辨構成，下部裝有錐形密封環，與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，保證了良好的密封性能。操作非常方便，可以通過手動或電動方式進行操作，甚至可以加裝防爆電動裝置，滿足全自動化生產的需求。此外，PZ800配水閘閥還具有清污方便的特點，適用于礦山井下各吸水井配水，也可以用于選礦、水處理水池泄水，適應范圍廣泛。
