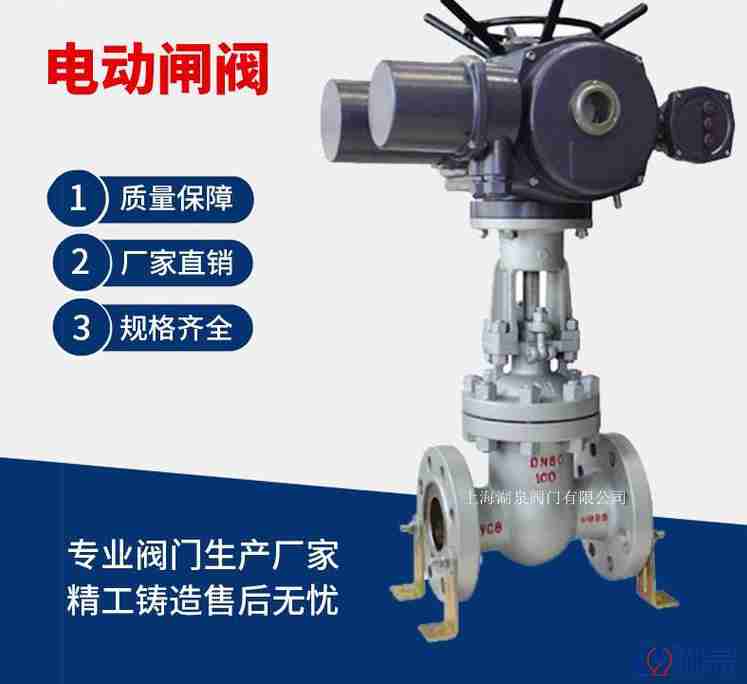

電動閘閥開到位關到位,怎么用時控開關控制呢？上海湖泉閥門廠家告訴你應該怎么正確操作呢？
我之前一直以為電動閥的進入DCS的兩個反饋信號就是普通的開關信號，所以很疑惑，為什么要用兩根信號線。比如電機，反饋開關就一根線，1/0分別表示開關。
我查了一下，電動閥的開到位和關到位其實是兩個行程開關，假設使用兩個常開行程開關。此時電動閥處于開狀態，那么開到位的行程開關處于閉合狀態，關閉電動閥，開到位復位，關到位閉合。所以，接入DCS的其實是兩個行程開關的反饋信號么？
為什么電動閥不和電機一樣使用開關反饋信號而用開到位關到位呢?

如果是開關閥就是普通的開關量
要是比例閥就會用到0-10V或者4-20ma的模擬量信號
電動閥的開和開到位是兩個概念，閥門開關監測必須要兩個信號，不然閥門開了一半怎么辦？
電機就不存在開了一半的情況，要不停止，要不運行。
用開到位關到位，是保護用的，模擬控制用4-20毫安，開關量控制就只有開，關狀態。用兩根信號線，共地線。對于大多數電動閥而言，其閥位信號是4-20MA的電流信號，該信號需要送至DCS; 而上、下行程限位是開關信號, 該信號只在執行器內起作用，用來切斷伺服電機的電源以保護電機及機械部件。

電動閥在開到位或者關到位后電機是怎樣停止的，最好有具體的圖；
另外，想問一下，什么情況下會出現電動閥燒壞？
開或關有限位開關，在限位開關失靈的情況下，電機一直在工作，而且過熱保險失效的情況下 你的電機就燒了

電動閥在開到位或者關到位后限位開關動作而停止，所以在調校閥門時要調整限位開關。
如果沒有限位而電機一直動作會燒壞電機的，不過現在調節閥的電機中有熱保護開關，達到一定溫度后開關動作，電機失電而停止動作，起到保護電機的作用。
電機燒毀主要有三個原因：一是電壓不穩忽高忽低。二是限位開關失靈造成堵轉使電流急劇增大而燒毀。三是所配閥門扭矩過大造成電機超負荷運行造成燒毀。

plc怎么設置電動閥門開/關到位故障？開/關一個DO點，到位一個DI點，故障一個DI點。
電動閥開到位或關到位后要把轉換開關打到中間位置切斷電源嗎？用旋鈕開關現場控制電動閥，開，停，關三個操作，停是斷電，開是電機正轉。比如開關打到開，到位后行程開關會動作，還需要把開關打到停的位置斷電嗎？不需要，電動閥一般現場有兩個旋鈕1、轉換開關（現場、遠程、停止）；2、控制開關（打開、關閉）：轉換開關一般有三個指示：現場操作（就地）、遠程操作（遠方）、停止（使遠程和控制旋鈕失效）；開到位或者關到位的行程開關是串入電機電源的，一般開到位或者關到位的行程開關動作，電機電源就會被行程開關切換，轉換開關一般旋轉到遠程位置，以后的操作都是通過電腦來控制了。

時控開關控制交流接觸器原理：簡單說就是利用時控開關的接點，控制交流接觸器線圈即可。
要想操作它，，首先需要進入操作界面。不同型號，操作方法不一致，但大同小異。我就以上圖為例。屏幕左邊如果顯示出現一個a，表示屏幕加鎖，需要先解鎖。方法："取消/恢復“按鈕連續按4次，就可以看到a不見了，屏幕解鎖了。設定時間，首先按下”定時“按鈕，屏幕會顯示”1ON...----....."。分別按下“校時”“校分"按鈕調整成你所需要的開機時間。然后再次按下”定時“按鈕，屏幕會顯示”1OFF....__.....",分別按下“校時”“校分"按鈕調整成你所需要的關機時間。以此類推，可以設定8或16個時間段。時控器最少設置8個時間段。”1ON...----....."表示第一設置段的開始時間，“1off”表示第一設置段的停止時間。下圖就是設置好的樣子。

校對時間。在屏幕解鎖狀態下，按下'校時"按鈕，完成系統時間校對，依次校對“分”，“星期'.安裝成果的驗收。通過”手動/自動“按鈕的選擇，可以檢測電路安裝是否正確，記?。簷z驗完后要切換到”自動“模式。屏幕最下方顯示當前狀態。
時控開關下方標出了接線方法，左邊是進線，右邊是出線，不要接反
