上海湖泉閥門集團有限公司電動執行器DZW60-24，閥門電動裝置執行器生產廠家,咨詢：021-64162222   ，我公司 主要生產制造閥門電動裝置,電動閘閥,電動球閥,電動蝶閥,電動截止閥,電動調節閥及,電動閥門控制箱電動執行器等產品,產品質量可靠..上海湖泉閥門集團限公司是一家專業研發、設計、生產、銷售和服務為一體的 “HQ湖泉” 牌閥門電動執行器骨干高新企業，生產制造電動閥門執行器企業。所有產品通過質量體系認證，企業開發的智能防爆型閥門電動裝置證書，所有產品經過檢測合格...

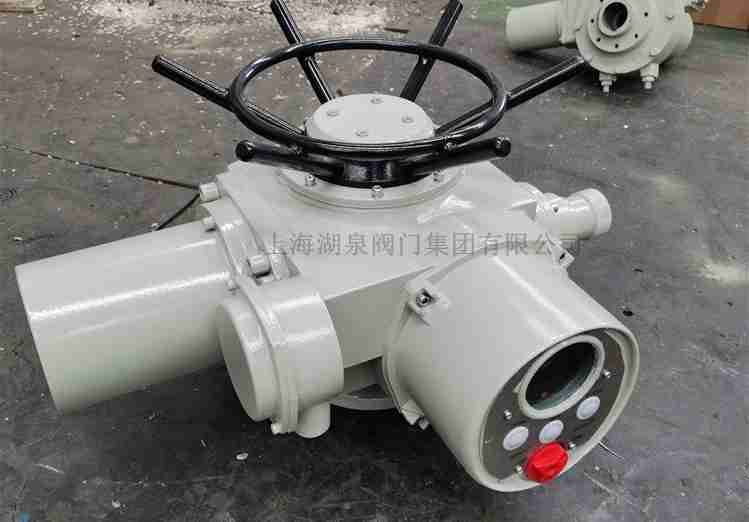

上海電動執行器DZW60-24Z型號及說明整體防爆型閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，該產品適用于控制閥門的開啟、關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。該產品適用于閘閥、截止閥、節流閥、隔膜閥、柱塞閥、水閘閥等，配上減速蝸輪后也可適用于球閥、蝶閥、風門等90度回轉型的閥門。DZW60-24電動執行器該產品具有功能全面、控制系統先進、性能可靠、使用維護方便、體積小等特點，在電力、水處理、造紙等行業中得到廣泛好評和應用。DZW60-24整體防爆型閥門電動裝置的性能符合GB3836.1-2000《性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。DZW60-24電動執行器 電源：常規，三相380V（50Hz）特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）2 工作環境：DZW60-24電動執行器環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。DZW60-24電動執行器 相對濕度：≤95%（25℃時）。防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。DZW60-24隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的性氣體混合物。2.4 防護等級：IP67。3 工作制：短時10分鐘（特殊訂貨30分鐘）。

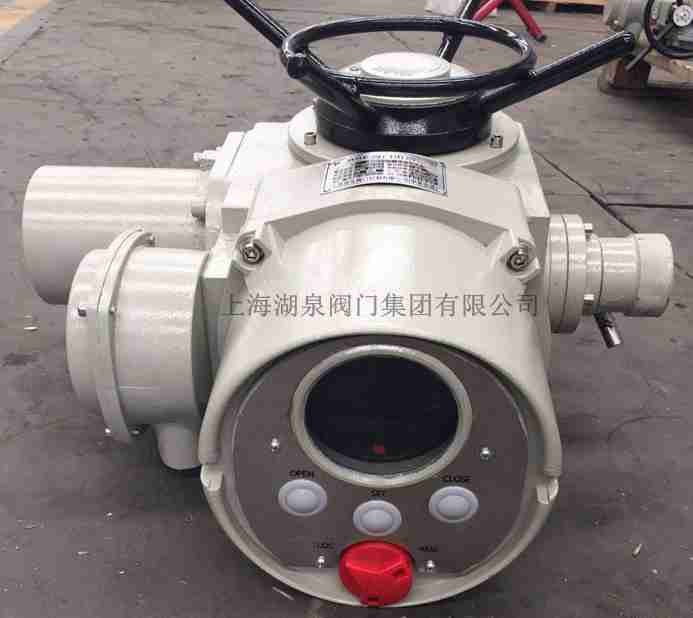

DZW60-24電動裝置按鈕盒上有三個按鈕，中間為現場和遠程轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，遠程為直流24V開關觸點控制，打開按鈕盒為現場操作。（旋鈕裝置上有兩個旋鈕盒，其中一個為方式鈕旋鈕（紅色），另一個為操作按鈕（黑色），依靠電氣罩殼上，突出箭頭指示操作方式，操作按鈕順時針旋至箭頭處為開閥，逆時針旋轉為關閥。）

電動執行器 DZW60-24主要技術參數

型號規格	公稱轉矩（N，m)	公稱推力（KN）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150					18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300					18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600					24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200					24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500					18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000		80			18\24	10\15	350

DZW60-24電動執行器.該裝置防塵、防雨、防輕腐蝕、其防護等級為IP67。2.轉矩控制機構動作可靠、調節方便、轉矩重復精度高。開向和關向可配裝2至4只微動開關（特殊訂貨）。采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣性小、使用壽命長等特點，F(xiàn)級絕緣。工作制為短時10分鐘（特殊訂貨30分鐘）。配有機械式（常規型）或液晶（常規型無）閥位指示器，可直觀知道閥門的開度大小。采用半自動手-電動切換機構，手動時需要切換手柄，電動時自動復位，結構簡單、工作可靠、操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開啟、關閉或調節。有行程限位和過力矩限位等雙重保護，保障了驅動裝置和閥門的使用安全。供電電源：常規為380V（±10％），50Hz（特殊訂貨三相660V、415V、單相220V、60Hz）.10.防爆標志：ExdIIBT4（常規型不防爆）。

DZW60-24產品電動執行器請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。環境具有性氣體必須說明，并必須符合本說明書中防爆標志的規定。DZW60-24電動執行器請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決手輪順時針旋轉為關閥，如與此相反必須說明。推力型的閥桿螺母螺紋一般由用戶加工，本公司只加工一預制孔。若需本公司加工，請?zhí)峁┞菁y的尺寸。6 本公司還可按用戶要求，提供DZW60-24其他轉速的電動裝置。
